OpenGL（九）光照(Lighting) 上篇

颜色

在前面的教程中我们已经简要提到过该如何在OpenGL中使用颜色(Color)，但是我们至今所接触到的都是很浅层的知识。本节我们将会更深入地讨论什么是颜色，并且还会为接下来的光照(Lighting)教程创建一个场景。

现实世界中有无数种颜色，每一个物体都有它们自己的颜色。我们需要使用（有限的）数值来模拟真实世界中（无限）的颜色，所以并不是所有现实世界中的颜色都可以用数值来表示的。然而我们仍能通过数值来表现出非常多的颜色，甚至你可能都不会注意到与现实的颜色有任何的差异。颜色可以数字化的由红色(Red)、绿色(Green)和蓝色(Blue)三个分量组成，它们通常被缩写为RGB。仅仅用这三个值就可以组合出任意一种颜色。例如，要获取一个珊瑚红(Coral)色的话，我们可以定义这样的一个颜色向量：

glm::vec3 coral(1.0f, 0.5f, 0.31f);

我们在现实生活中看到某一物体的颜色并不是这个物体真正拥有的颜色，而是它所反射的(Reflected)颜色。换句话说，那些不能被物体所吸收(Absorb)的颜色（被拒绝的颜色）就是我们能够感知到的物体的颜色。例如，太阳光能被看见的白光其实是由许多不同的颜色组合而成的（如下图所示）。如果我们将白光照在一个蓝色的玩具上，这个蓝色的玩具会吸收白光中除了蓝色以外的所有子颜色，不被吸收的蓝色光被反射到我们的眼中，让这个玩具看起来是蓝色的。下图显示的是一个珊瑚红的玩具，它以不同强度反射了多个颜色。

你可以看到，白色的阳光实际上是所有可见颜色的集合，物体吸收了其中的大部分颜色。它仅反射了代表物体颜色的部分，被反射颜色的组合就是我们所感知到的颜色（此例中为珊瑚红）。

这些颜色反射的定律被直接地运用在图形领域。当我们在OpenGL中创建一个光源时，我们希望给光源一个颜色。在上一段中我们有一个白色的太阳，所以我们也将光源设置为白色。当我们把光源的颜色与物体的颜色值相乘，所得到的就是这个物体所反射的颜色（也就是我们所感知到的颜色）。让我们再次审视我们的玩具（这一次它还是珊瑚红），看看如何在图形学中计算出它的反射颜色。我们将这两个颜色向量作分量相乘，结果就是最终的颜色向量了：

glm::vec3 lightColor(1.0f, 1.0f, 1.0f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (1.0f, 0.5f, 0.31f);

我们可以看到玩具的颜色吸收了白色光源中很大一部分的颜色，但它根据自身的颜色值对红、绿、蓝三个分量都做出了一定的反射。这也表现了现实中颜色的工作原理。由此，我们可以定义物体的颜色为物体从一个光源反射各个颜色分量的大小。现在，如果我们使用绿色的光源又会发生什么呢？

glm::vec3 lightColor(0.0f, 1.0f, 0.0f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (0.0f, 0.5f, 0.0f);

可以看到，并没有红色和蓝色的光让我们的玩具来吸收或反射。这个玩具吸收了光线中一半的绿色值，但仍然也反射了一半的绿色值。玩具现在看上去是深绿色(Dark-greenish)的。我们可以看到，如果我们用绿色光源来照射玩具，那么只有绿色分量能被反射和感知到，红色和蓝色都不能被我们所感知到。这样做的结果是，一个珊瑚红的玩具突然变成了深绿色物体。现在我们来看另一个例子，使用深橄榄绿色(Dark olive-green)的光源：

glm::vec3 lightColor(0.33f, 0.42f, 0.18f);
glm::vec3 toyColor(1.0f, 0.5f, 0.31f);
glm::vec3 result = lightColor * toyColor; // = (0.33f, 0.21f, 0.06f);

可以看到，我们可以使用不同的光源颜色来让物体显现出意想不到的颜色。有创意地利用颜色其实并不难。

这些颜色的理论已经足够了，下面我们来构造一个实验用的场景吧。

创建一个光照场景

在接下来的教程中，我们将会广泛地使用颜色来模拟现实世界中的光照效果，创造出一些有趣的视觉效果。由于我们现在将会使用光源了，我们希望将它们显示为可见的物体，并在场景中至少加入一个物体来测试模拟光照的效果。

首先我们需要一个物体来作为被投光(Cast the light)的对象，我们将使用前面教程中的那个著名的立方体箱子。我们还需要一个物体来代表光源在3D场景中的位置。简单起见，我们依然使用一个立方体来代表光源。

填一个顶点缓冲对象(VBO)，设定一下顶点属性指针和其它一些乱七八糟的东西现在对你来说应该很容易了，所以我们就不再赘述那些步骤了。

我们首先需要一个顶点着色器来绘制箱子。与之前的顶点着色器相比，容器的顶点位置是保持不变的（虽然这一次我们不需要纹理坐标了），因此顶点着色器中没有新的代码。我们将会使用之前教程顶点着色器的精简版：

#version 330 core
layout (location = 0) in vec3 aPos;

uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
}

记得更新你的顶点数据和属性指针使其与新的顶点着色器保持一致。

因为我们还要创建一个表示灯（光源）的立方体，所以我们还要为这个灯创建一个专门的VAO。当然我们也可以让这个灯和其它物体使用同一个VAO，简单地对它的model（模型）矩阵做一些变换就好了，然而接下来的教程中我们会频繁地对顶点数据和属性指针做出修改，我们并不想让这些修改影响到灯，因此我们有必要为灯创建一个新的VAO。

unsigned int lightVAO;
glGenVertexArrays(1, &lightVAO);
glBindVertexArray(lightVAO);
// 只需要绑定VBO不用再次设置VBO的数据，因为箱子的VBO数据中已经包含了正确的立方体顶点数据
glBindBuffer(GL_ARRAY_BUFFER, VBO);
// 设置灯立方体的顶点属性（对我们的灯来说仅仅只有位置数据）
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

这段代码对你来说应该非常直观。现在我们已经创建了表示灯和被照物体箱子，我们只需要再定义一个片段着色器就行了：

#version 330 core
out vec4 FragColor;

uniform vec3 objectColor;
uniform vec3 lightColor;

void main()
{
    FragColor = vec4(lightColor * objectColor, 1.0);
}

这个片段着色器从uniform变量中接受物体的颜色和光源的颜色。正如本节一开始所讨论的那样，我们将光源的颜色和物体（反射的）颜色相乘。这个着色器理解起来应该很容易。我们把物体的颜色设置为之前提到的珊瑚红色，并把光源设置为白色。

// 在此之前不要忘记首先 use 对应的着色器程序（来设定uniform）
lightingShader.use();
lightingShader.setVec3("objectColor", 1.0f, 0.5f, 0.31f);
lightingShader.setVec3("lightColor",  1.0f, 1.0f, 1.0f);

要注意的是，当我们修改顶点或者片段着色器后，灯的位置或颜色也会随之改变，这并不是我们想要的效果。我们不希望灯的颜色在接下来的教程中因光照计算的结果而受到影响，而是希望它能够与其它的计算分离。我们希望灯一直保持明亮，不受其它颜色变化的影响。

为了实现这个目标，我们需要为灯的绘制创建另外的一套着色器，从而能保证它能够在其它光照着色器发生改变的时候不受影响。顶点着色器与我们当前的顶点着色器是一样的，所以你可以直接把现在的顶点着色器用在灯上。灯的片段着色器给灯定义了一个不变的常量白色，保证了灯的颜色一直是亮的：

#version 330 core
out vec4 FragColor;

void main()
{
    FragColor = vec4(1.0); // 将向量的四个分量全部设置为1.0
}

当我们想要绘制我们的物体的时候，我们需要使用刚刚定义的光照着色器来绘制箱子（或者可能是其它的物体）。当我们想要绘制灯的时候，我们会使用灯的着色器。在之后的教程里我们会逐步更新这个光照着色器，从而能够慢慢地实现更真实的效果。

使用这个灯立方体的主要目的是为了让我们知道光源在场景中的具体位置。我们通常在场景中定义一个光源的位置，但这只是一个位置，它并没有视觉意义。为了显示真正的灯，我们将表示光源的立方体绘制在与光源相同的位置。我们将使用我们为它新建的片段着色器来绘制它，让它一直处于白色的状态，不受场景中的光照影响。

我们声明一个全局vec3变量来表示光源在场景的世界空间坐标中的位置：

glm::vec3 lightPos(1.2f, 1.0f, 2.0f);

然后我们把灯位移到这里，然后将它缩小一点，让它不那么明显：

model = glm::mat4();
model = glm::translate(model, lightPos);
model = glm::scale(model, glm::vec3(0.2f));

绘制灯立方体的代码应该与下面的类似：

lampShader.use();
// 设置模型、视图和投影矩阵uniform
...
// 绘制灯立方体对象
glBindVertexArray(lightVAO);
glDrawArrays(GL_TRIANGLES, 0, 36);

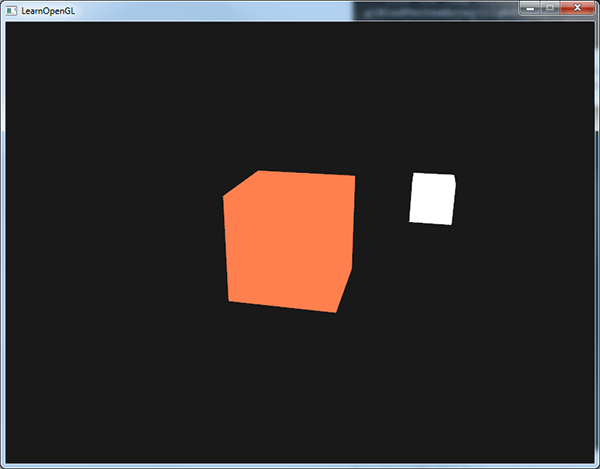

请把上述的所有代码片段放在你程序中合适的位置，这样我们就能有一个干净的光照实验场地了。如果一切顺利，运行效果将会如下图所示：

基础光照

现实世界的光照是极其复杂的，而且会受到诸多因素的影响，这是我们有限的计算能力所无法模拟的。因此OpenGL的光照使用的是简化的模型，对现实的情况进行近似，这样处理起来会更容易一些，而且看起来也差不多一样。这些光照模型都是基于我们对光的物理特性的理解。其中一个模型被称为风氏光照模型(Phong Lighting Model)。风氏光照模型的主要结构由3个分量组成：环境(Ambient)、漫反射(Diffuse)和镜面(Specular)光照。下面这张图展示了这些光照分量看起来的样子：

• 环境光照(Ambient Lighting)：即使在黑暗的情况下，世界上通常也仍然有一些光亮（月亮、远处的光），所以物体几乎永远不会是完全黑暗的。为了模拟这个，我们会使用一个环境光照常量，它永远会给物体一些颜色。
• 漫反射光照(Diffuse Lighting)：模拟光源对物体的方向性影响(Directional Impact)。它是风氏光照模型中视觉上最显著的分量。物体的某一部分越是正对着光源，它就会越亮。
• 镜面光照(Specular Lighting)：模拟有光泽物体上面出现的亮点。镜面光照的颜色相比于物体的颜色会更倾向于光的颜色。

为了创建有趣的视觉场景，我们希望模拟至少这三种光照分量。我们将以最简单的一个开始：环境光照。

环境光照

光通常都不是来自于同一个光源，而是来自于我们周围分散的很多光源，即使它们可能并不是那么显而易见。光的一个属性是，它可以向很多方向发散并反弹，从而能够到达不是非常直接临近的点。所以，光能够在其它的表面上反射，对一个物体产生间接的影响。考虑到这种情况的算法叫做全局照明(Global Illumination)算法，但是这种算法既开销高昂又极其复杂。

由于我们现在对那种又复杂又开销高昂的算法不是很感兴趣，所以我们将会先使用一个简化的全局照明模型，即环境光照。正如你在上一节所学到的，我们使用一个很小的常量（光照）颜色，添加到物体片段的最终颜色中，这样子的话即便场景中没有直接的光源也能看起来存在有一些发散的光。

把环境光照添加到场景里非常简单。我们用光的颜色乘以一个很小的常量环境因子，再乘以物体的颜色，然后将最终结果作为片段的颜色：

void main()
{
    float ambientStrength = 0.1;
    vec3 ambient = ambientStrength * lightColor;

    vec3 result = ambient * objectColor;
    FragColor = vec4(result, 1.0);
}

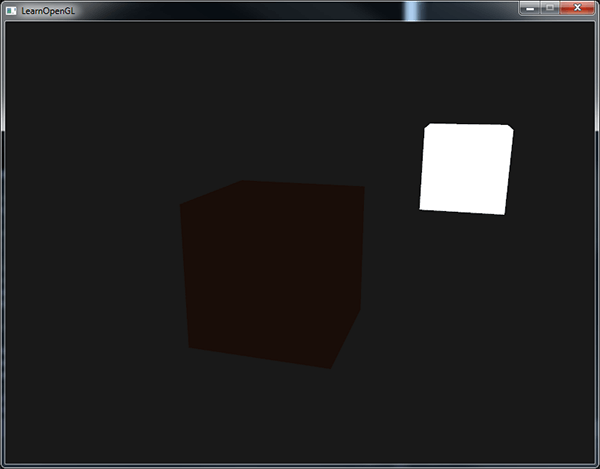

如果你现在运行你的程序，你会注意到风氏光照的第一个阶段已经应用到你的物体上了。这个物体非常暗，但由于应用了环境光照，也不是完全黑的。它看起来应该像这样：

漫反射光照

环境光照本身不能提供最有趣的结果，但是漫反射光照就能开始对物体产生显著的视觉影响了。漫反射光照使物体上与光线方向越接近的片段能从光源处获得更多的亮度。为了能够更好的理解漫反射光照，请看下图：

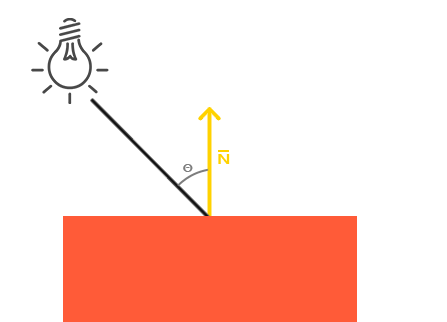

图左上方有一个光源，它所发出的光线落在物体的一个片段上。我们需要测量这个光线是以什么角度接触到这个片段的。如果光线垂直于物体表面，这束光对物体的影响会最大化。为了测量光线和片段的角度，我们使用一个叫做法向量(Normal Vector)的东西，它是垂直于片段表面的一个向量（这里以黄色箭头表示），我们在后面再讲这个东西。这两个向量之间的角度很容易就能够通过点乘计算出来。

你可能记得在变换那一节教程里，我们知道两个单位向量的夹角越小，它们点乘的结果越倾向于1。当两个向量的夹角为90度的时候，点乘会变为0。这同样适用于θ，θ越大，光对片段颜色的影响就应该越小。

点乘返回一个标量，我们可以用它计算光线对片段颜色的影响。不同片段朝向光源的方向的不同，这些片段被照亮的情况也不同。

所以，计算漫反射光照需要什么？

• 法向量：一个垂直于顶点表面的向量。
• 定向的光线：作为光源的位置与片段的位置之间向量差的方向向量。为了计算这个光线，我们需要光的位置向量和片段的位置向量。

法向量

法向量是一个垂直于顶点表面的（单位）向量。由于顶点本身并没有表面（它只是空间中一个独立的点），我们利用它周围的顶点来计算出这个顶点的表面。我们能够使用一个小技巧，使用叉乘对立方体所有的顶点计算法向量，但是由于3D立方体不是一个复杂的形状，所以我们可以简单地把法线数据手工添加到顶点数据中。更新后的顶点数据数组可以在这里找到。试着去想象一下，这些法向量真的是垂直于立方体各个平面的表面的（一个立方体由6个平面组成）。

float vertices[] = {
    -0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
     0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
    -0.5f,  0.5f, -0.5f,  0.0f,  0.0f, -1.0f,
    -0.5f, -0.5f, -0.5f,  0.0f,  0.0f, -1.0f,

    -0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
    -0.5f,  0.5f,  0.5f,  0.0f,  0.0f, 1.0f,
    -0.5f, -0.5f,  0.5f,  0.0f,  0.0f, 1.0f,

    -0.5f,  0.5f,  0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f,  0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f, -0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f, -0.5f,  0.5f, -1.0f,  0.0f,  0.0f,
    -0.5f,  0.5f,  0.5f, -1.0f,  0.0f,  0.0f,

     0.5f,  0.5f,  0.5f,  1.0f,  0.0f,  0.0f,
     0.5f,  0.5f, -0.5f,  1.0f,  0.0f,  0.0f,
     0.5f, -0.5f, -0.5f,  1.0f,  0.0f,  0.0f,
     0.5f, -0.5f, -0.5f,  1.0f,  0.0f,  0.0f,
     0.5f, -0.5f,  0.5f,  1.0f,  0.0f,  0.0f,
     0.5f,  0.5f,  0.5f,  1.0f,  0.0f,  0.0f,

    -0.5f, -0.5f, -0.5f,  0.0f, -1.0f,  0.0f,
     0.5f, -0.5f, -0.5f,  0.0f, -1.0f,  0.0f,
     0.5f, -0.5f,  0.5f,  0.0f, -1.0f,  0.0f,
     0.5f, -0.5f,  0.5f,  0.0f, -1.0f,  0.0f,
    -0.5f, -0.5f,  0.5f,  0.0f, -1.0f,  0.0f,
    -0.5f, -0.5f, -0.5f,  0.0f, -1.0f,  0.0f,

    -0.5f,  0.5f, -0.5f,  0.0f,  1.0f,  0.0f,
     0.5f,  0.5f, -0.5f,  0.0f,  1.0f,  0.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  1.0f,  0.0f,
     0.5f,  0.5f,  0.5f,  0.0f,  1.0f,  0.0f,
    -0.5f,  0.5f,  0.5f,  0.0f,  1.0f,  0.0f,
    -0.5f,  0.5f, -0.5f,  0.0f,  1.0f,  0.0f
};

由于我们向顶点数组添加了额外的数据，所以我们应该更新光照的顶点着色器：

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec3 aNormal;
...

现在我们已经向每个顶点添加了一个法向量并更新了顶点着色器，我们还要更新顶点属性指针。注意，灯使用同样的顶点数组作为它的顶点数据，然而灯的着色器并没有使用新添加的法向量。我们不需要更新灯的着色器或者是属性的配置，但是我们必须至少修改一下顶点属性指针来适应新的顶点数组的大小：

glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);

我们只想使用每个顶点的前三个float，并且忽略后三个float，所以我们只需要把步长参数改成float大小的6倍就行了。

所有光照的计算都是在片段着色器里进行，所以我们需要将法向量由顶点着色器传递到片段着色器。我们这么做：

out vec3 Normal;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    Normal = aNormal;
}

接下来，在片段着色器中定义相应的输入变量：

in vec3 Normal;

计算漫反射光照

我们现在对每个顶点都有了法向量，但是我们仍然需要光源的位置向量和片段的位置向量。由于光源的位置是一个静态变量，我们可以简单地在片段着色器中把它声明为uniform：

uniform vec3 lightPos;

然后在渲染循环中（渲染循环的外面也可以，因为它不会改变）更新uniform。我们使用在前面声明的lightPos向量作为光源位置：

lightingShader.setVec3("lightPos", lightPos);

最后，我们还需要片段的位置。我们会在世界空间中进行所有的光照计算，因此我们需要一个在世界空间中的顶点位置。我们可以通过把顶点位置属性乘以模型矩阵来把它变换到世界空间坐标。这个在顶点着色器中很容易完成，所以我们声明一个输出变量，并计算它的世界空间坐标：

out vec3 FragPos;
out vec3 Normal;

void main()
{
    gl_Position = projection * view * model * vec4(aPos, 1.0);
    FragPos = vec3(model * vec4(aPos, 1.0));
    Normal = aNormal;
}

最后，在片段着色器中添加相应的输入变量。

in vec3 FragPos;

这个in类型变量将被插入三角形的3维世界位置向量值，形成FragPos向量，即每个片段的世界位置。现在，所有需要的变量都设置好了，我们可以在片段着色器中添加光照计算了。

我们需要做的第一件事是计算光源和片段位置之间的方向向量。前面提到，光的方向向量是光源位置向量与片段位置向量之间的向量差。你可能记得在变换教程中，我们能够简单地通过让两个向量相减的方式计算向量差。我们同样希望确保所有相关向量最后都转换为单位向量，所以我们把法线和最终的方向向量都进行标准化：

vec3 norm = normalize(Normal);
vec3 lightDir = normalize(lightPos - FragPos);

下一步，我们对norm和lightDir向量进行点乘，计算光源对当前片段实际的漫反射影响。结果值再乘以光的颜色，得到漫反射分量。两个向量之间的角度越大，漫反射分量就会越小：

float diff = max(dot(norm, lightDir), 0.0);
vec3 diffuse = diff * lightColor;

如果两个向量之间的角度大于90度，点乘的结果就会变成负数，这样会导致漫反射分量变为负数。为此，我们使用max函数返回两个参数之间较大的参数，从而保证漫反射分量不会变成负数。负数颜色的光照是没有定义的，所以最好避免它，除非你是那种古怪的艺术家。

现在我们有了环境光分量和漫反射分量，我们把它们相加，然后把结果乘以物体的颜色，来获得片段最后的输出颜色。

vec3 result = (ambient + diffuse) * objectColor;
FragColor = vec4(result, 1.0);

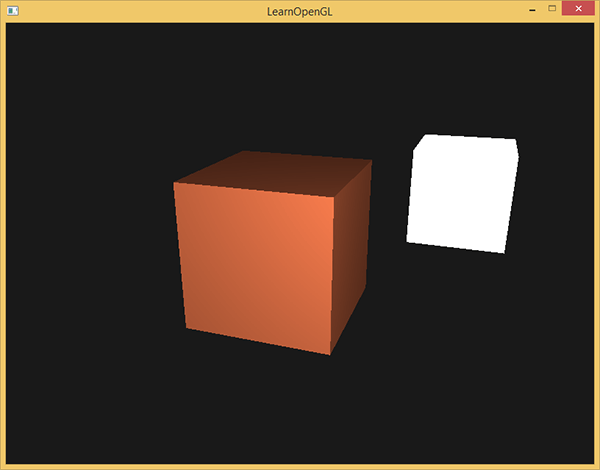

如果你的应用(和着色器)编译成功了，你可能看到类似的输出：

你可以看到使用了漫反射光照，立方体看起来就真的像个立方体了。尝试在你的脑中想象一下法向量，并在立方体周围移动，注意观察法向量和光的方向向量之间的夹角越大，片段就会越暗。

最后一件事

现在我们已经把法向量从顶点着色器传到了片段着色器。可是，目前片段着色器里的计算都是在世界空间坐标中进行的。所以，我们是不是应该把法向量也转换为世界空间坐标？基本正确，但是这不是简单地把它乘以一个模型矩阵就能搞定的。

首先，法向量只是一个方向向量，不能表达空间中的特定位置。同时，法向量没有齐次坐标（顶点位置中的w分量）。这意味着，位移不应该影响到法向量。因此，如果我们打算把法向量乘以一个模型矩阵，我们就要从矩阵中移除位移部分，只选用模型矩阵左上角3×3的矩阵（注意，我们也可以把法向量的w分量设置为0，再乘以4×4矩阵；这同样可以移除位移）。对于法向量，我们只希望对它实施缩放和旋转变换。

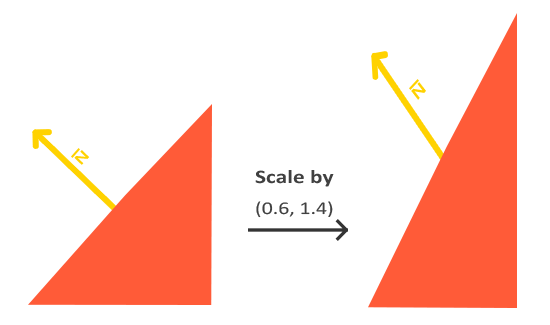

其次，如果模型矩阵执行了不等比缩放，顶点的改变会导致法向量不再垂直于表面了。因此，我们不能用这样的模型矩阵来变换法向量。下面的图展示了应用了不等比缩放的模型矩阵对法向量的影响：

每当我们应用一个不等比缩放时（注意：等比缩放不会破坏法线，因为法线的方向没被改变，仅仅改变了法线的长度，而这很容易通过标准化来修复），法向量就不会再垂直于对应的表面了，这样光照就会被破坏。

修复这个行为的诀窍是使用一个为法向量专门定制的模型矩阵。这个矩阵称之为法线矩阵(Normal Matrix)，它使用了一些线性代数的操作来移除对法向量错误缩放的影响。

法线矩阵被定义为「模型矩阵左上角3×3部分的逆矩阵的转置矩阵」。真是拗口，如果你不明白这是什么意思，别担心，我们还没有讨论逆矩阵(Inverse Matrix)和转置矩阵(Transpose Matrix)。注意，大部分的资源都会将法线矩阵定义为应用到模型-观察矩阵(Model-view Matrix)上的操作，但是由于我们只在世界空间中进行操作（不是在观察空间），我们只使用模型矩阵。

在顶点着色器中，我们可以使用inverse和transpose函数自己生成这个法线矩阵，这两个函数对所有类型矩阵都有效。注意我们还要把被处理过的矩阵强制转换为3×3矩阵，来保证它失去了位移属性以及能够乘以vec3的法向量。

Normal = mat3(transpose(inverse(model))) * aNormal;

在漫反射光照部分，光照表现并没有问题，这是因为我们没有对物体进行任何缩放操作，所以我们并不真的需要使用一个法线矩阵，而是仅以模型矩阵乘以法线就可以。但是如果你会进行不等比缩放，使用法线矩阵去乘以法向量就是必须的了。

镜面光照

如果你还没被这些光照计算搞得精疲力尽，我们就再把镜面高光(Specular Highlight)加进来，这样风氏光照才算完整。

和漫反射光照一样，镜面光照也决定于光的方向向量和物体的法向量，但是它也决定于观察方向，例如玩家是从什么方向看向这个片段的。镜面光照决定于表面的反射特性。如果我们把物体表面设想为一面镜子，那么镜面光照最强的地方就是我们看到表面上反射光的地方。你可以在下图中看到效果：

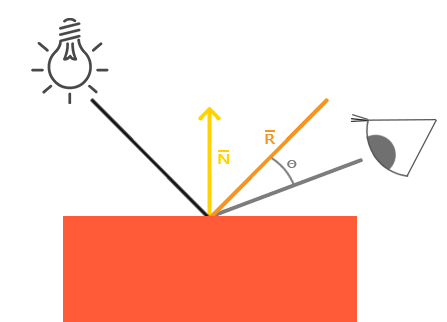

我们通过根据法向量翻折入射光的方向来计算反射向量。然后我们计算反射向量与观察方向的角度差，它们之间夹角越小，镜面光的作用就越大。由此产生的效果就是，我们看向在入射光在表面的反射方向时，会看到一点高光。

观察向量是我们计算镜面光照时需要的一个额外变量，我们可以使用观察者的世界空间位置和片段的位置来计算它。之后我们计算出镜面光照强度，用它乘以光源的颜色，并将它与环境光照和漫反射光照部分加和。

要得到观察者的世界空间坐标，我们直接使用摄像机的位置向量即可（它当然就是那个观察者）。那么让我们把另一个uniform添加到片段着色器中，并把摄像机的位置向量传给着色器：

uniform vec3 viewPos;

lightingShader.setVec3("viewPos", camera.Position);

现在我们已经获得所有需要的变量，可以计算高光强度了。首先，我们定义一个镜面强度(Specular Intensity)变量，给镜面高光一个中等亮度颜色，让它不要产生过度的影响。

float specularStrength = 0.5;

如果我们把它设置为1.0f，我们会得到一个非常亮的镜面光分量，这对于一个珊瑚色的立方体来说有点太多了。下一节教程中我们会讨论如何合理设置这些光照强度，以及它们是如何影响物体的。下一步，我们计算视线方向向量，和对应的沿着法线轴的反射向量：

vec3 viewDir = normalize(viewPos - FragPos);
vec3 reflectDir = reflect(-lightDir, norm);

需要注意的是我们对lightDir向量进行了取反。reflect函数要求第一个向量是从光源指向片段位置的向量，但是lightDir当前正好相反，是从片段指向光源（由先前我们计算lightDir向量时，减法的顺序决定）。为了保证我们得到正确的reflect向量，我们通过对lightDir向量取反来获得相反的方向。第二个参数要求是一个法向量，所以我们提供的是已标准化的norm向量。

剩下要做的是计算镜面分量。下面的代码完成了这件事：

float spec = pow(max(dot(viewDir, reflectDir), 0.0), 32);
vec3 specular = specularStrength * spec * lightColor;

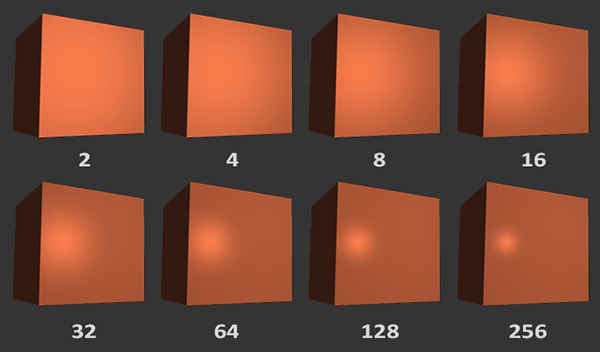

我们先计算视线方向与反射方向的点乘（并确保它不是负值），然后取它的32次幂。这个32是高光的反光度(Shininess)。一个物体的反光度越高，反射光的能力越强，散射得越少，高光点就会越小。在下面的图片里，你会看到不同反光度的视觉效果影响：

我们不希望镜面成分过于显眼，所以我们把指数保持为32。剩下的最后一件事情是把它加到环境光分量和漫反射分量里，再用结果乘以物体的颜色：

vec3 result = (ambient + diffuse + specular) * objectColor;
FragColor = vec4(result, 1.0);

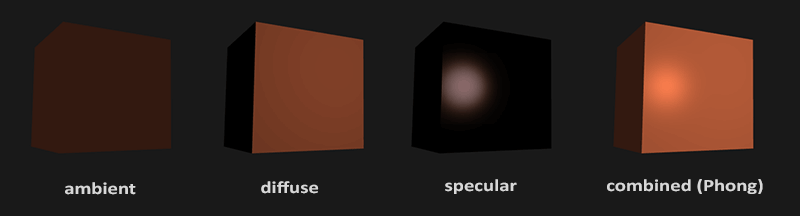

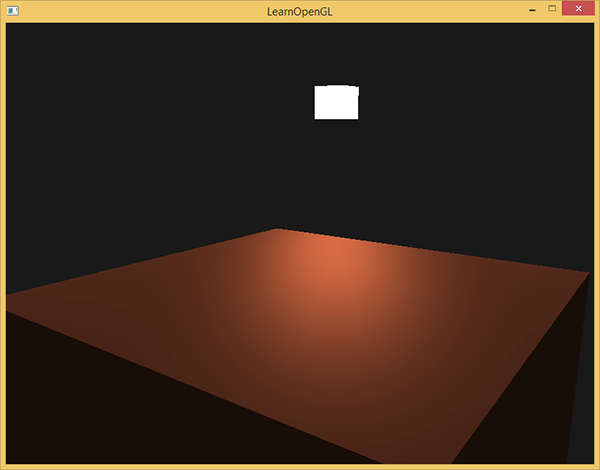

我们现在为风氏光照计算了全部的光照分量。根据你的视角，你可以看到类似下面的画面：

在光照着色器的早期，开发者曾经在顶点着色器中实现风氏光照模型。在顶点着色器中做光照的优势是，相比片段来说，顶点要少得多，因此会更高效，所以（开销大的）光照计算频率会更低。然而，顶点着色器中的最终颜色值是仅仅只是那个顶点的颜色值，片段的颜色值是由插值光照颜色所得来的。结果就是这种光照看起来不会非常真实，除非使用了大量顶点。

在顶点着色器中实现的风氏光照模型叫做Gouraud着色(Gouraud Shading)，而不是风氏着色(Phong Shading)。记住，由于插值，这种光照看起来有点逊色。风氏着色能产生更平滑的光照效果。

现在你应该能够看到着色器的强大之处了。只用很少的信息，着色器就能计算出光照如何影响到所有物体的片段颜色。

材质

在现实世界里，每个物体会对光产生不同的反应。比如，钢制物体看起来通常会比陶土花瓶更闪闪发光，一个木头箱子也不会与一个钢制箱子反射同样程度的光。有些物体反射光的时候不会有太多的散射(Scatter)，因而产生较小的高光点，而有些物体则会散射很多，产生一个有着更大半径的高光点。如果我们想要在OpenGL中模拟多种类型的物体，我们必须针对每种表面定义不同的材质(Material)属性。

在上一节中，我们定义了一个物体和光的颜色，并结合环境光与镜面强度分量，来决定物体的视觉输出。当描述一个表面时，我们可以分别为三个光照分量定义一个材质颜色(Material Color)：环境光照(Ambient Lighting)、漫反射光照(Diffuse Lighting)和镜面光照(Specular Lighting)。通过为每个分量指定一个颜色，我们就能够对表面的颜色输出有细粒度的控制了。现在，我们再添加一个反光度(Shininess)分量，结合上述的三个颜色，我们就有了全部所需的材质属性了：

#version 330 core
struct Material {
    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
    float shininess;
};

uniform Material material;

在片段着色器中，我们创建一个结构体(Struct)来储存物体的材质属性。我们也可以把它们储存为独立的uniform值，但是作为一个结构体来储存会更有条理一些。我们首先定义结构体的布局(Layout)，然后简单地以刚创建的结构体作为类型声明一个uniform变量。

如你所见，我们为风氏光照模型的每个分量都定义一个颜色向量。ambient材质向量定义了在环境光照下这个表面反射的是什么颜色，通常与表面的颜色相同。diffuse材质向量定义了在漫反射光照下表面的颜色。漫反射颜色（和环境光照一样）也被设置为我们期望的物体颜色。specular材质向量设置的是表面上镜面高光的颜色（或者甚至可能反映一个特定表面的颜色）。最后，shininess影响镜面高光的散射/半径。

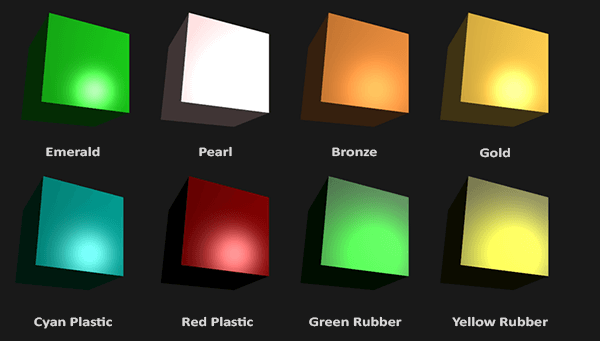

有这4个元素定义一个物体的材质，我们能够模拟很多现实世界中的材质。devernay.free.fr中的一个表格展示了一系列材质属性，它们模拟了现实世界中的真实材质。下图展示了几组现实世界的材质参数值对我们的立方体的影响：

可以看到，通过正确地指定一个物体的材质属性，我们对这个物体的感知也就不同了。效果非常明显，但是要想获得更真实的效果，我们需要以更复杂的形状替换这个立方体。

搞清楚一个物体正确的材质设定是个困难的工程，这主要需要实验和丰富的经验。用了不合适的材质而毁了物体的视觉质量是件经常发生的事。

让我们试着在着色器中实现这样的一个材质系统。

设置材质

我们在片段着色器中创建了一个材质结构体的uniform，所以下面我们希望修改一下光照的计算来遵从新的材质属性。由于所有材质变量都储存在一个结构体中，我们可以从uniform变量material中访问它们：

void main()
{
    // 环境光
    vec3 ambient = lightColor * material.ambient;

    // 漫反射
    vec3 norm = normalize(Normal);
    vec3 lightDir = normalize(lightPos - FragPos);
    float diff = max(dot(norm, lightDir), 0.0);
    vec3 diffuse = lightColor * (diff * material.diffuse);

    // 镜面光
    vec3 viewDir = normalize(viewPos - FragPos);
    vec3 reflectDir = reflect(-lightDir, norm);
    float spec = pow(max(dot(viewDir, reflectDir), 0.0), material.shininess);
    vec3 specular = lightColor * (spec * material.specular);

    vec3 result = ambient + diffuse + specular;
    FragColor = vec4(result, 1.0);
}

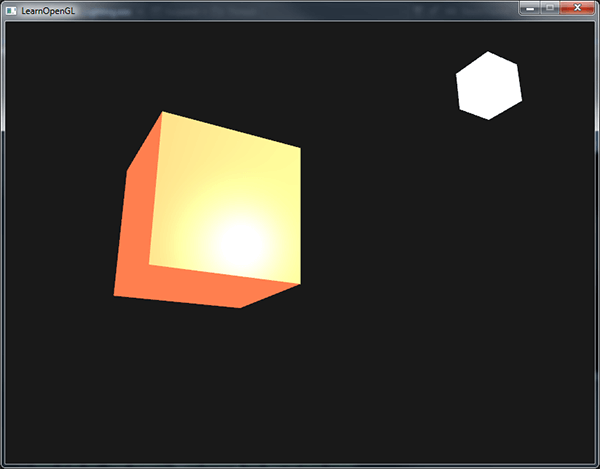

可以看到，我们现在在需要的地方访问了材质结构体中的所有属性，并且这次是根据材质的颜色来计算最终的输出颜色的。物体的每个材质属性都乘上了它们各自对应的光照分量。

我们现在可以通过设置适当的uniform来设置应用中物体的材质了。GLSL中一个结构体在设置uniform时并无任何区别，结构体只是充当uniform变量们的一个命名空间。所以如果想填充这个结构体的话，我们必须设置每个单独的uniform，但要以结构体名为前缀：

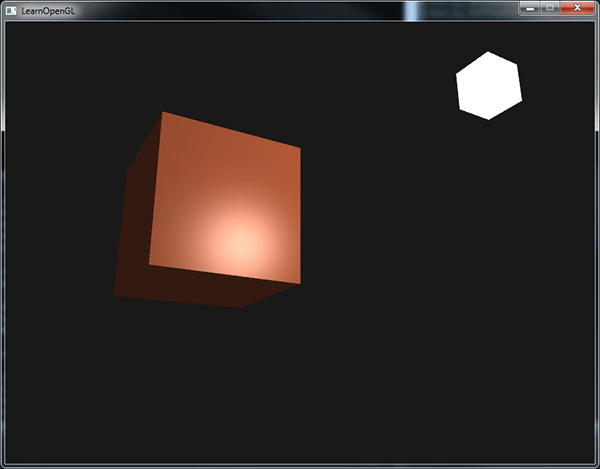

lightingShader.setVec3("material.ambient",  1.0f, 0.5f, 0.31f);
lightingShader.setVec3("material.diffuse",  1.0f, 0.5f, 0.31f);
lightingShader.setVec3("material.specular", 0.5f, 0.5f, 0.5f);
lightingShader.setFloat("material.shininess", 32.0f);

我们将环境光和漫反射分量设置成我们想要让物体所拥有的颜色，而将镜面分量设置为一个中等亮度的颜色，我们不希望镜面分量过于强烈。我们仍将反光度保持为32。

现在我们能够轻松地在应用中影响物体的材质了。运行程序，你会得到像这样的结果：

不过看起来真的不太对劲？

光的属性

这个物体太亮了。物体过亮的原因是环境光、漫反射和镜面光这三个颜色对任何一个光源都全力反射。光源对环境光、漫反射和镜面光分量也分别具有不同的强度。前面的章节中，我们通过使用一个强度值改变环境光和镜面光强度的方式解决了这个问题。我们想做类似的事情，但是这次是要为每个光照分量分别指定一个强度向量。如果我们假设lightColor是vec3(1.0)，代码会看起来像这样：

vec3 ambient  = vec3(1.0) * material.ambient;
vec3 diffuse  = vec3(1.0) * (diff * material.diffuse);
vec3 specular = vec3(1.0) * (spec * material.specular);

所以物体的每个材质属性对每一个光照分量都返回了最大的强度。对单个光源来说，这些vec3(1.0)值同样可以对每种光源分别改变，而这通常就是我们想要的。现在，物体的环境光分量完全地影响了立方体的颜色，可是环境光分量实际上不应该对最终的颜色有这么大的影响，所以我们会将光源的环境光强度设置为一个小一点的值，从而限制环境光颜色：

vec3 ambient = vec3(0.1) * material.ambient;

我们可以用同样的方式影响光源的漫反射和镜面光强度。这和我们在上一节中所做的极为相似，你可以认为我们已经创建了一些光照属性来影响各个光照分量。我们希望为光照属性创建类似材质结构体的东西：

struct Light {
    vec3 position;

    vec3 ambient;
    vec3 diffuse;
    vec3 specular;
};

uniform Light light;

一个光源对它的ambient、diffuse和specular光照分量有着不同的强度。环境光照通常被设置为一个比较低的强度，因为我们不希望环境光颜色太过主导。光源的漫反射分量通常被设置为我们希望光所具有的那个颜色，通常是一个比较明亮的白色。镜面光分量通常会保持为vec3(1.0)，以最大强度发光。注意我们也将光源的位置向量加入了结构体。

和材质uniform一样，我们需要更新片段着色器：

vec3 ambient  = light.ambient * material.ambient;
vec3 diffuse  = light.diffuse * (diff * material.diffuse);
vec3 specular = light.specular * (spec * material.specular);

我们接下来在应用中设置光照强度：

lightingShader.setVec3("light.ambient",  0.2f, 0.2f, 0.2f);
lightingShader.setVec3("light.diffuse",  0.5f, 0.5f, 0.5f); // 将光照调暗了一些以搭配场景
lightingShader.setVec3("light.specular", 1.0f, 1.0f, 1.0f);

现在我们已经调整了光照对物体材质的影响，我们得到了一个与上一节很相似的视觉效果。但这次我们有了对光照和物体材质的完全掌控：

改变物体的视觉效果现在变得相对容易了。让我们做点更有趣的事！

不同的光源颜色

到目前为止，我们都只对光源设置了从白到灰到黑范围内的颜色，这样只会改变物体各个分量的强度，而不是它的真正颜色。由于现在能够非常容易地访问光照的属性了，我们可以随着时间改变它们的颜色，从而获得一些非常有意思的效果。由于所有的东西都在片段着色器中配置好了，修改光源的颜色非常简单，并立刻创造一些很有趣的效果：

你可以看到，不同的光照颜色能够极大地影响物体的最终颜色输出。由于光照颜色能够直接影响物体能够反射的颜色，这对视觉输出有着显著的影响。

我们可以利用sin和glfwGetTime函数改变光源的环境光和漫反射颜色，从而很容易地让光源的颜色随着时间变化：

glm::vec3 lightColor;
lightColor.x = sin(glfwGetTime() * 2.0f);
lightColor.y = sin(glfwGetTime() * 0.7f);
lightColor.z = sin(glfwGetTime() * 1.3f);

glm::vec3 diffuseColor = lightColor   * glm::vec3(0.5f); // 降低影响
glm::vec3 ambientColor = diffuseColor * glm::vec3(0.2f); // 很低的影响

lightingShader.setVec3("light.ambient", ambientColor);
lightingShader.setVec3("light.diffuse", diffuseColor);

尝试并实验一些光照和材质值，看看它们是怎样影响视觉输出的。
